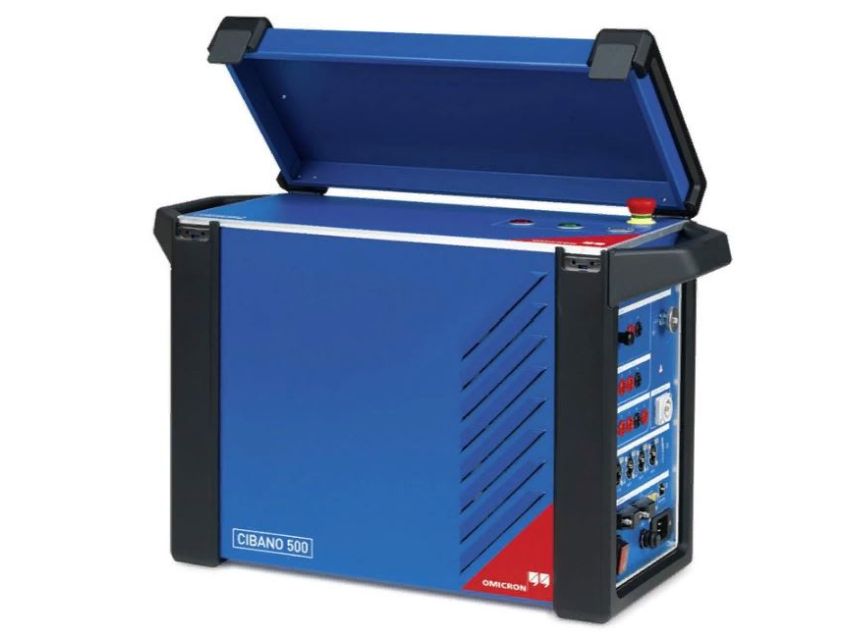

CIBANO 500
Испытательная система «3 в 1» для высоковольтных выключателей среднего и высокого напряжения
Система для испытаний высоковольтных выключателей CIBANO 500 объединяет прецизионный микроомметр, анализатор времени замыкания/размыкания, а также источник питания обмотки электродвигателя в одном приборе. Это позволяет проводить испытания высоковольтных выключателей даже при отсутствии станционной батареи.
С системой «3 в 1» вы можете проводить испытания всех типов высоковольтных выключателей среднего и высокого напряжения (колонковые и баковые выключатели). Отличительной особенностью системы является уникальная технология подключения, которая существенно сокращает объем работ по монтажу проводов и затраченное на это время. Кроме того, программное обеспечение для управления первичными испытаниями Primary Test ManagerTM (PTM) от компании OMICRON обеспечивает удобную эксплуатацию системы и формирует четкий и понятный сводный отчет о всех проведенных испытаниях.
Инновационное вспомогательное оборудование может использоваться для расширения объема испытаний, а также для повышения удобства и безопасности в процессе испытаний.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
- Система «3 в 1»: микроомметр, анализатор замыкания/размыкания и источник питания переменного/постоянного тока.
- Одна система для высоковольтных выключателей среднего и высокого напряжения (колонковые и баковые выключатели).
- Малый объем работы по монтажу проводов.
- Один четкий и понятный отчет для всех испытаний.
- Мобильная испытательная система (20 кг / 44,1 фунта).
ПРИМЕНЕНИЕ:
Для всех силовых выключателей система CIBANO 500 позволяет проводить 5 стандартных испытаний:
- Измерение статического сопротивления контактов на уровне мкОм
- Испытания времени замыкания/размыкания
- Анализ состояния обмотки и тока электродвигателя
- Проверка минимальных параметров срабатывания
- Библиотека Шаблонов Испытаний Силовых Выключателей
- Испытание в состоянии пониженного напряжения
Испытания Распредустройств / Силовых Выключателей
Распредустройства с их основными элементами – сборными шинами, разъединителями и силовыми выключателями - представляют собой опорные узлы энергосистем. Комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) является альтернативой классическому открытому распределительному устройству, так как имеет более компактные размеры. Сжатый газ (обычно SF6) имеет намного более высокую прочность изоляции по сравнению с воздухом, благодаря чему можно существенно уменьшать габариты распредустройства.
Силовые выключатели представляют собой важные компоненты, для которых требуется регулярное техническое обслуживание, так как они содержат много подвижных частей. Во многих случаях они находятся в неподвижном состоянии в течение нескольких лет, но в случае повреждения в сети должны обеспечить надежное отключение больших токов короткого замыкания (на уровне нескольких килоампер) в течение всего нескольких миллисекунд. Элементы сопряжения и передачи, такие как шины и разъединители, также подвержены поломкам. Следовательно, их необходимо регулярно проверять.
Высокое напряжение в коммутационном устройстве создает нагрузку на материалы, применяемые в оборудовании. Поэтому рекомендуется проверять состояние изоляции. В принципе, для систем КРУЭ требуется выполнять такие же испытания, как и для других систем. Однако во многих случаях доступ к ним затруднен, поэтому на практике требуется применение специальных решений.
